Прочный промышленный центробежный погружный насос GOULDS 3196 импеллер
Детали продукта
Модель №.:
Рабочее колесо
Насосный пакет:
Картонные и деревянные ящики
Тестирование:
Динамическое уравновешивание
Типы сварочных деталей:
ОЭМ/ОДМ
Материальный стандарт:
ASTM, ANSI, SAE, Uns, DIN, En, ISO, Toct
Материал 1:
Чугун, Износостойкий чугун, Литая сталь
Материал 2:
Нержавеющая сталь, дуплексная сталь, литая легированная сталь
сертификат:
ISO9001:2015, ISO14001:2004, спецификация API Q1
Форма:
Пресс-форма для литья по выплавляемым моделям, Пресс-форма для литья в песок
Транспортный пакет:
Картонные и деревянные ящики
Спецификация:
согласно чертежам
Торговая марка:
ГидроБлю
Источник:
Китай
Код ТН ВЭД:
84139100
Производственная мощность:
10 000 тонн в год
Выделить:
Гулдс 3196 подводный насосный двигатель
,двигатель промышленного центробежного насоса
,прочная запасная часть насоса Goulds
Условия оплаты & доставки
Количество мин заказа
1
Цена
35
Характер продукции
ГОЛДС импеллер ≈ центробежный насос гидравлический ротор
ОDongguan HydroBlue Co., Ltd.
DONGGUAN HydroBlue CO., LTD. является ориентированным на клиента техническим предприятием, предлагающим комплексные решения в области технологий обработки жидкостей, инженерии жидкостей, промышленной автоматизации и преобразования частот.Наша 8-членная техническая группа занимается инженерством жидкостей., электротехники и электронной инженерии, что позволяет нам перевести наши исследования и разработки в надежные коммерческие продукты.Китайская академия наук, и Гуандунского технологического университета укрепить наш опыт в гидравлических системах, специализированных покрытий и технологий промышленного управления.Национальный исследовательский центр насосов Университета Цзянсу предоставляет гидравлический анализ на основе CFD для оптимизации профиля лопастей винтовки; Китайская академия наук поддерживает передовые технологии противокавитации и износостойкости поверхностей;Гуандунский технологический университет вносит вклад в интеграцию интеллектуального управления и умные возможности мониторинга насосов.
Приложите свою модель насоса и деталей двигателя к вашему запросу our наша инженерная команда проверит спецификации и предоставит конкурентную цену в течение 24 часов.
Наши бренды и услуги
Наш самостоятельно разработанный бренд был основан, чтобы обслуживать сектор машинного и инженерного оборудования с комплексными техническими решениями.Наша экосистема собственных технологий и брендов продукции предлагает клиентам высококачественные технические консультации, поддержка продаж, и комплексные продуктовые решения, включая насосы, преобразователи переменной частоты, сервоприводы, PLC-HMI, шкафы управления, двигатели, механические уплотнения и сборы, сцепления,коробки передач, и полномасштабные инженерные услуги (заграничное 3D-сканирование на месте, обратное формование запасных частей насосов и отладка оборудования нашими инженерами, развернутыми на международном уровне).
Обзор продукции

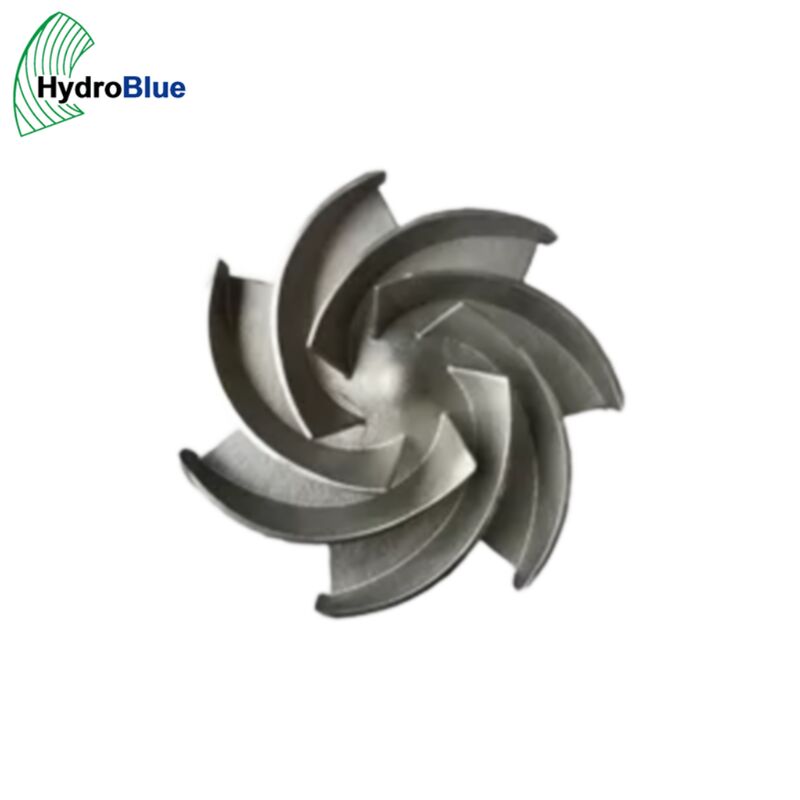

ГОЛДИЧЕСКИЙ импеллерявляется вращающимся гидравлическим компонентом, который передает кинетическую энергию закачиваемой жидкости, преобразуя момент привода в поток и давление.конфигурация установки винта, профиль лопатки и класс материала выбираются на основе специфической гидравлической нагрузки, коррозии жидкости и содержания твердых веществ приложения.
Для насосов серии GOULDS 3196 винтик обычно закрытого или полуоткрытого типа, установленного на конце вала и закрепленного ключом и ключиком.Диаметр колеса подстригается так, чтобы соответствовать рабочей точке насоса (требование головки и потока в точке наилучшей эффективности), а геометрия лопатки оптимизирована в пределах обшивки, чтобы минимизировать гидравлические потери и рециркуляцию.
Размеры отверстия и ключа колеса, OD-оболочки (для просвета колеса износа в закрытых колесах),и геометрия наконечника лопатки должны все соответствовать оригинальной конструкции для поддержания гидравлической кривой насоса.
Наши заменяющие колеса GOULDS отливаются с использованием сканированных данных FARO 3D, с точностью CNC на всех критических приспособлениях, динамически сбалансированы и 100% измерения проверены на CMM перед отгрузкой.
Техническая спецификация
|
Категория |
Подробная информация |
|---|---|
|
Продукт |
Замена импеллера GOULDS центробежного насоса |
|
Применение |
GOULDS 3196, HT3196, 3175, 3296, 3700 серии ️ контакт для совместимости моделей |
|
Тип импеллера |
Закрытое (закрытое), полуоткрытое, открытое (открытое), вихревое (втянутое) |
|
Материал |
Литовое железо, герметичное железо, SS 304, SS 316, дуплексное железо, CD4MCu, бронзовое, Ni-Hard |
|
Стандарты |
ANSI B73.1, ANSI B73.2, ASME, ASTM, ISO |
|
Способ литья |
Инвестиционное литье (SS-модели), литье смолового песка (большое железо/сталь), V-процесс |
|
Проверка профиля вана |
3D CMM сканирование проверяет угол лопатки и толщину по данным образца |
|
Баланс |
Статическое или динамическое балансирование по применимому стандарту |
|
Обработка поверхности |
Черный оксид, твердый хром, эпоксидное покрытие, твердое покрытие стеллитом (конечники лопаток) |
|
Проверка |
3D CMM сканирование, твердость, балансный тест, NDT (PT), сертификат материала |
|
Сертификат |
ISO9001:2015, ISO14001:2004 |
|
Доставка |
25-45 дней после внесения депозита |
|
Оплата |
70% TT заранее, остаток против копии Б/Л |
Руководство по выбору материала
|
Материал |
Ключевые характеристики |
Рекомендуемый сервис GOLDS |
|---|---|---|
|
Литовое железо (GG25) |
Хорошие характеристики потока при литье, адекватные механические свойства, экономический выбор |
Чистая вода, охлаждающая вода, стандартный процесс |
|
SS 316 (CF8M) |
Отличная коррозионная стойкость в большинстве химических служб |
Химическая переработка, фармацевтическая промышленность, пищевая промышленность, коррозионные жидкости |
|
Суплексный SS (CD4MCu) |
Более высокая прочность и улучшенная износостойкость по сравнению с 316, хорошая толерантность к хлоридам |
Химические и абразивные процессы, морские, применения с высоким содержанием хлорида |
|
Бронза (C95500) |
Хорошая коррозионная стойкость соленой воды, отсутствие искр, хорошая отливка |
Морская вода, противопожарная техника, морское применение |
|
Ни-Хард |
Высокая устойчивость к абразию при тяжелом обслуживании отстойника |
Слюна, добыча полезных ископаемых, обработка тяжелых твердых веществ |
Типы импеллеров и применение
- Закрытый импеллер√ Закрытый проход между передней и задней оболочками; высочайшая гидравлическая эффективность, подходящая для чистых жидкостей.
- Полуоткрытый импеллер√ Листы только на одном плаще, без переднего пласта; подходит для жидкостей с содержанием незначительных твердых веществ, легче регулировать аксиальный просвет для компенсации износа
- Открытый импеллер
- Воротниковый импеллер (вставленный)√ Втягивается в задней части корпуса, создавая большой проход потока без непосредственного контакта колеса с закачиваемой жидкостью; наибольшая способность обработки твердых веществ за счет эффективности
