Équipement professionnel SAFEMATIC SWE-GLS pour la surveillance industrielle du débit et de la pression
| Nom de marque | John Crane |
Maison
>
Produits
>
Mètre de débit d'eau de phoque
>
Équipement professionnel SAFEMATIC SWE-GLS pour la surveillance industrielle du débit et de la pression
Détails de produit
Numéro de modèle.:
Équipement pour l'eau de scellage SWE-GLS
Vitesse:
Standard
Température:
0 - 75 ℃ ( 0 - 175 F)
Performance:
Standard
Standard:
Standard
Taper:
GLS Seal Water Equipment Swe
Équilibre:
Standard
Nom du produit:
Équipement d'eau de joint de type GLS
Matériel:
SS304, SS316, SS316L, SS duplex Saf2205, SS duplex
Application:
pour garnitures simples, garnitures mécaniques ou garnitures de presse-étoupe
Livraison:
30 jours après réception du dépôt.
Mode de transport:
1. Express 2. Fret maritime 3. Transport aérien 4.
Couler:
0 à 8 L/Min (0 à 2 Gpm)
Taille de connexion:
Entrée d'eau : Ø10 mm
Forfait Transport:
Caisses en carton et en bois
Spécification:
selon les dessins
Marque déposée:
HydroBleu
Origine:
Chine
Code SH:
84139100
Capacité de production:
10 000 tonnes par an
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
50
Description de produit

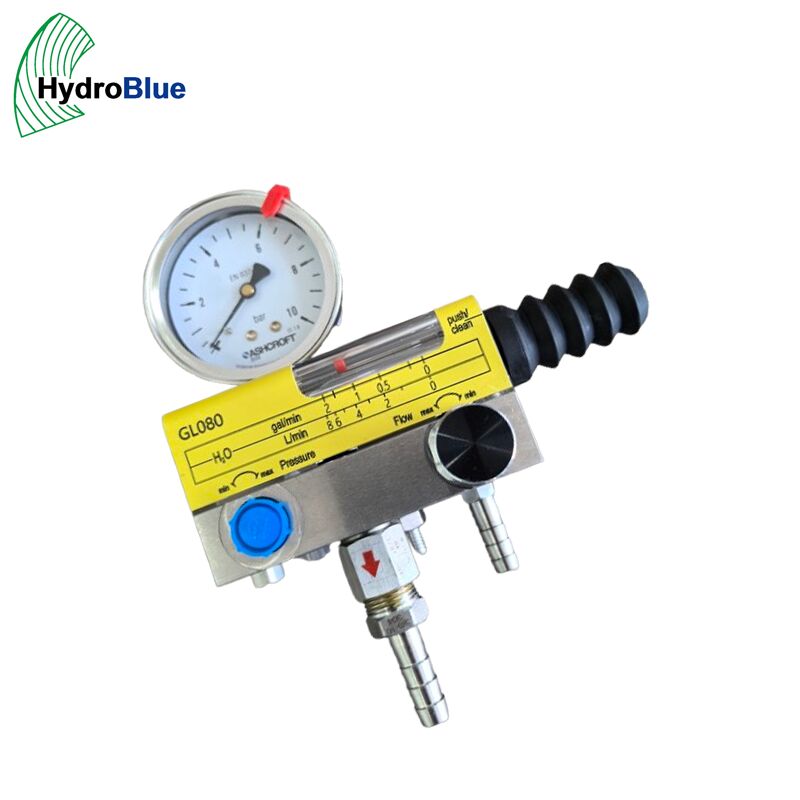

SAFETMATIC SWE-GLS Système de contrôle et de surveillance de l'eau de garniture — Monoporte et Biport
Le SWE-GLS est une unité d'alimentation et de surveillance d'eau de garniture pour les garnitures mécaniques. Il alimente en eau de refroidissement ou de garniture conditionnée la garniture et surveille cette eau afin que la garniture ne fonctionne pas à sec : lorsque le débit ou la pression d'alimentation de l'eau de garniture tombe en dessous de la valeur définie, l'unité déclenche une alarme (et peut déclencher ou signaler) afin que la pompe puisse être arrêtée avant que la garniture ne soit endommagée. Nous fournissons des unités de remplacement compatibles et des modules de rechange construits selon la configuration SWE-GLS, pour une utilisation lorsque l'équipement d'origine doit être entretenu ou reproduit.
Le même produit SWE-GLS est proposé en deux configurations de ports — monoporte pour une garniture mécanique et biport pour deux garnitures mécaniques — de sorte qu'une seule page couvre les deux ; la version du port est sélectionnée pour correspondre à la disposition de la garniture sur site.
Note sur la marque : SAFEMATIC est référencé ici à des fins d'identification et de compatibilité uniquement. Nous ne sommes pas affiliés, autorisés ou approuvés par le fabricant d'origine.
Monoporte vs Biport
|
Configuration |
Garnitures desservies |
Points de surveillance |
Utilisation typique |
|---|---|---|---|
|
Monoporte (SWE-GLS / 1 garniture) |
Une garniture mécanique (un train de pompe) |
1 débitmètre + 1 transmetteur de pression |
Garniture simple standard où une connexion d'eau de garniture est suffisante. |
|
Biport (SWE-GLS / 2 garnitures) |
Deux garnitures mécaniques d'un même châssis |
2 débitmètres + 2 transmetteurs de pression (indépendants) |
Garniture mécanique double, ou deux pompes / deux garnitures alimentées et surveillées par une seule unité d'alimentation et de surveillance. |
Les deux versions partagent le même réservoir ou pot, unité de contrôle, électrovanne, pressostat et filtre ; seuls le nombre de connexions d'eau de garniture et les instruments de débit/pression diffèrent. La configuration du port est confirmée à la commande en fonction du type de garniture et de la taille de la connexion.
Processus de production
De la tâche de la garniture à un système d'eau de garniture fonctionnel — Une unité de contrôle et de surveillance d'eau de garniture de remplacement est généralement construite et vérifiée selon les étapes suivantes :
- Confirmer la tâche de la garniture — collecter le type de garniture, le besoin en eau de refroidissement (débit, pression, qualité), la configuration du port (simple ou double), et la taille et la norme de connexion.
- Configurer le SWE — sélectionner le réservoir ou pot d'eau de garniture, l'unité de contrôle, et les instruments de débit et de pression adaptés à cette tâche et au nombre de ports.
- Assembler — construire le châssis ou le panneau, puis réaliser la tuyauterie et le câblage vers la(les) garniture(s) et l'alimentation.
- Régler et calibrer — régler les seuils d'alarme de faible débit et de basse pression et calibrer les instruments par rapport à une référence.
- Tester — simuler une perte d'eau de garniture et confirmer que l'alarme et la sortie (signal / déclenchement) agissent comme prévu sur chaque port surveillé.
- Inspecter et emballer — effectuer une vérification visuelle et de calibration, puis emballer pour expédition.
Spécification
|
Catégorie |
Détails |
|---|---|
|
Pièces de rechange et modules |
1. Unité de contrôle SWE 2. Réservoir / pot d'eau de garniture 3. Débitmètre (monoporte : 1 / biport : 2) 4. Transmetteur de pression (monoporte : 1 / biport : 2) 5. Électrovanne 6. Pressostat 7. Filtre (si la tâche l'exige) 8. Tuyauterie et raccords de connexion |
|
Configuration du port |
Monoporte (une garniture) ou biport (deux garnitures), sélectionné pour correspondre à la disposition de la garniture. |
|
Fonction |
Alimenter et conditionner l'eau de refroidissement / de garniture à la garniture mécanique ; superviser le débit et la pression ; alerter en cas de perte d'eau de garniture pour aider à prévenir le fonctionnement à sec et les dommages à la garniture. |
|
Matériau / boîtier |
Réservoir et raccords en acier inoxydable sélectionnés selon la tâche ; panneau selon les conditions du site, avec boîtier de classe IP si nécessaire. |
|
Processus |
Conception, sélection des composants, assemblage du châssis / panneau, tuyauterie et câblage, calibration, test fonctionnel. |
|
Traitement de surface |
Finition ou revêtement du boîtier selon les exigences des conditions du site. |
|
Inspection |
Vérification de calibration, test fonctionnel (simulation de perte d'eau de garniture par port), vérification visuelle. |
|
Certificat |
ISO9001:2015 ; enregistrement de calibration disponible le cas échéant. |
|
Emballage |
1. Petite pièce, emballée individuellement puis mise dans un carton en papier 2. Caisses en bois adaptées à l'expédition maritime 3. Nous prenons également en compte les besoins spéciaux des clients en matière d'emballage |
|
Livraison |
30 jours après réception de l'acompte. |
|
Paiement |
70% TT à l'avance et le solde est payé contre la copie du connaissement. |
|
Mode de transport |
1. Express 2. Fret maritime 3. Transport aérien 4. Transport terrestre 5. Poste |
Profil de l'entreprise et services
DONGGUAN HydroBlue est un fournisseur professionnel de solutions techniques globales dans les domaines de la machinerie des fluides et de l'ingénierie des fluides, de l'automatisation des équipements industriels et des convertisseurs de fréquence.
L'entreprise dispose de talents techniques multiprofessionnels, dont un total de 8 talents techniques professionnels en ingénierie des fluides, en génie électrique et en génie électronique.
L'entreprise entretient une coopération technique professionnelle à long terme avec l'Université de Jiangsu, l'Académie chinoise des sciences et l'Université de technologie du Guangdong :
- Coopérer avec le Centre national de recherche sur les pompes dans les domaines de la conception de modèles hydrauliques de pompes, de la recherche sur les caractéristiques hydrauliques, de la simulation numérique de l'écoulement dans la pompe, et de la recherche sur la technologie et les équipements intelligents d'économie d'énergie
- Coopérer avec l'Académie chinoise des sciences dans le domaine de la technologie de revêtement spécial pour les pièces humides des pompes afin de répondre aux exigences exclusives des utilisateurs en matière de résistance à la corrosion et à l'usure
- Coopérer avec l'Université de technologie du Guangdong dans les domaines du contrôle industriel et de l'entraînement tels que les équipements industriels intelligents et les convertisseurs de fréquence
NOS MARQUES ET SERVICES
Présentation de la marque que nous avons créée pour fournir des solutions techniques globales professionnelles en machinerie et ingénierie des fluides. Équipements de contrôle et d'entraînement industriels, garnitures mécaniques, solutions d'ingénierie sur site à l'étranger, etc.
Nous disposons d'une série de technologies professionnelles et de marques de produits qui peuvent vous fournir des services techniques de pointe, un support de vente et des solutions de support de produits - vous permettant d'avoir des pompes, des convertisseurs de fréquence, des servomoteurs, des servomoteurs PLC HMI, des armoires de commande industrielles, des moteurs, des moteurs réduits, des garnitures mécaniques et des systèmes, des accouplements, des réducteurs et des solutions d'ingénierie (service sur site à l'étranger de moulage par rétro-ingénierie par balayage 3D de pièces de rechange de pompe à votre satisfaction, et services de débogage d'équipement sur site par des ingénieurs dépêchés à l'étranger).
EMBALLAGE ET TRANSPORT
Pour un système d'eau de garniture, l'emballage est organisé par taille et volume de commande :
- Panneau / petit module — emballé individuellement et placé dans un carton en papier avec rembourrage.
- Châssis ou assemblage plus grand — protégé et emballé dans une caisse en bois adaptée au fret maritime pour éviter les dommages pendant le transport.
- Emballage personnalisé — nous pouvons suivre les exigences d'emballage spécifiées par le client.
Le mode de transport est choisi en fonction du poids et du délai requis : express, fret maritime, transport aérien, transport terrestre ou poste.
FAQ
Q1 : Êtes-vous une usine ou une société de négoce ?
R : Nous sommes un fournisseur de services professionnel de solutions complètes personnalisées dans le domaine de la machinerie des fluides et de l'ingénierie des fluides, y compris des unités de contrôle et de surveillance d'eau de garniture compatibles et des modules de rechange construits pour s'adapter aux configurations de type SAFEMATIC SWE-GLS.
Q2 : S'agit-il d'une unité SAFEMATIC d'origine ?
R : Non. Nous fournissons des équipements de remplacement compatibles construits selon la fonction et la configuration SWE-GLS. SAFEMATIC est référencé à des fins d'identification et de compatibilité uniquement ; nous ne sommes pas affiliés au fabricant d'origine.
Q3 : Quelle est la différence entre monoporte et biport ?
R : Monoporte dessert une garniture mécanique avec un débitmètre et un transmetteur de pression ; biport dessert deux garnitures mécaniques d'un même châssis avec deux débitmètres et deux transmetteurs de pression indépendants. Les deux partagent le même réservoir, unité de contrôle et vannes — seuls le nombre de connexions d'eau de garniture et d'instruments diffère. La version est choisie pour correspondre à la disposition de la garniture.
Q4 : Que fait-il pour la garniture mécanique ?
R : Il alimente et conditionne l'eau de refroidissement ou de garniture à la garniture, et surveille le débit et la pression afin que la garniture ne fonctionne pas à sec ; en cas de perte d'eau de garniture, il alerte (et peut déclencher) pour protéger la garniture.
Q5 : Le réservoir / pot est-il inclus, et puis-je obtenir des modules séparés ?
R : Le réservoir ou pot d'eau de garniture fait partie de la configuration et est inclus lorsque la tâche l'exige ; nous confirmons la taille et le matériau à la commande. Nous pouvons également fournir un châssis complet ou des modules individuels (unité de contrôle, débitmètre, transmetteur de pression, réservoir, etc.) pour réparation locale.
Q6 : Localise-t-il une fuite de garniture ?
R : Il supervise le débit et la pression de l'eau de garniture et indique une alimentation anormale ; ce n'est pas un instrument de localisation de fuite. Une alarme soutenue de faible débit ou de basse pression indique généralement un problème de garniture ou d'alimentation qui doit alors être inspecté.
