WUXI TRUMY Σύνδεση αντλίας υψηλής απορρόφησης συγκρούσεων με χωρητικότητα ροπής 5000 Nm και χαμηλή συντήρηση
| Μάρκα | WUXI TRUMY |
Σπίτι
>
Προϊόντα
>
Ζεύξη WUXI TRUMY
>
WUXI TRUMY Σύνδεση αντλίας υψηλής απορρόφησης συγκρούσεων με χωρητικότητα ροπής 5000 Nm και χαμηλή συντήρηση
Λεπτομέρειες προιόντος
Βάρος:
Διαφέρει ανά μοντέλο, περίπου. 10-50 κιλά
Απορρόφηση κραδασμών:
Ψηλά
Όνομα προϊόντος:
Ζεύξη WUXI TRUMY
Εύρος θερμοκρασίας λειτουργίας:
-20°C έως 120°C
Ικανότητα ροπής:
Μέχρι 5000 Nm
MaxSpeed:
6000 σ.α.λ
Πρότυπα συμμόρφωσης:
ISO 9001, Πιστοποιημένο CE
Υλικό:
Χάλυβας υψηλής ποιότητας
Ανοχή κακής ευθυγράμμισης:
Γωνιακή ±2°, Παράλληλη ±0,5 mm
Συντήρηση:
Απαιτείται χαμηλή συντήρηση
Εγκατάσταση:
Εύκολες συνέλευση και αποσύνθεση
Αντοχή στη διάβρωση:
Εξοχος
Τύπος σύνδεσης:
Φλάντζα ή Hub
Εφαρμογή:
Μετάδοση μηχανικής ισχύος
Τύπος:
Εύκαμπτη σύζευξη
Επισημαίνω:
Pompa Kopling Peredam Kejut Tinggi
,Εύκαμπτος σύνδεσμος χωρητικότητας 5000 Nm ροπής
,Ελαστικός σύνδεσμος πείρων χαμηλής συντήρησης
Περιγραφή προϊόντων
Σύζευξη Ανθεκτική στη Φθορά WUXI TRUMY
WUXI TRUMY ZL / HL Ελαστική Σύζευξη Πείρου - Προδιαγραφές Σύζευξης Άξονα Αντλίας, Προμήθεια & Υποστήριξη
Σχετικά με την Dongguan HydroBlue Co., Ltd.
Η DONGGUAN HydroBlue CO.,LTD. είναι μια πελατοκεντρική τεχνική επιχείρηση που προσφέρει ολοκληρωμένες λύσεις σε ρευστομηχανές, ρευστομηχανική, βιομηχανικό αυτοματισμό και τεχνολογίες μετατροπής συχνότητας. Η τεχνική μας ομάδα 8 ατόμων καλύπτει τους κλάδους της ρευστομηχανικής, της ηλεκτρολογικής μηχανικής και της ηλεκτρονικής μηχανικής, επιτρέποντάς μας να μετατρέψουμε τις δυνατότητες Ε&Α σε αξιόπιστα εμπορικά προϊόντα.
Οι συμμαχίες με το Πανεπιστήμιο Jiangsu, την Κινεζική Ακαδημία Επιστημών και το Τεχνολογικό Πανεπιστήμιο Guangdong ενισχύουν την εξειδίκευσή μας στα υδραυλικά συστήματα, τις εξειδικευμένες επιστρώσεις και τις τεχνολογίες βιομηχανικού ελέγχου.

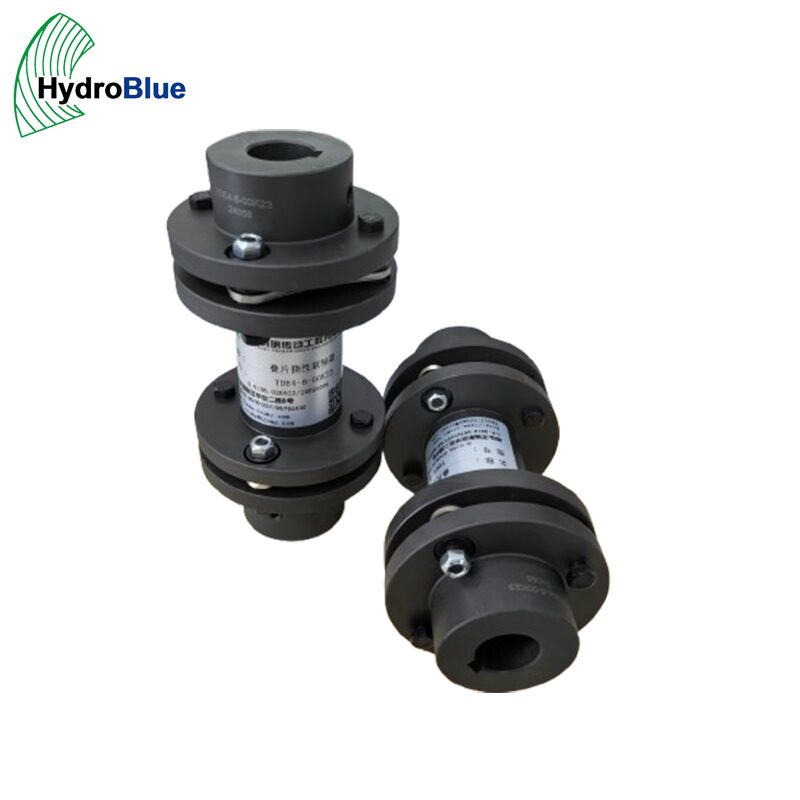

WUXI TRUMY ZL / HL ελαστική σύζευξη πείρου & δακτυλίου -- θέση φωτογραφίας προϊόντος
Επισυνάψτε το μοντέλο της αντλίας σας και τις απαιτήσεις σύζευξης στην ερώτησή σας -- η ομάδα μηχανικών μας θα επαληθεύσει τις προδιαγραφές και θα παράσχει μια ανταγωνιστική προσφορά εντός 24 ωρών.
Επισκόπηση Προϊόντος
Η Ελαστική Σύζευξη Πείρου & Δακτυλίου WUXI TRUMY ZL / HL είναι μια εύκαμπτη σύζευξη άξονα που χρησιμοποιείται συνήθως για τη σύνδεση των αξόνων κίνησης αντλίας και κινητήρα σε συστήματα παροχής νερού, επεξεργασίας λυμάτων, HVAC και γενικά βιομηχανικά συστήματα. Μεταδίδει ροπή μέσω ελαστομερών δακτυλίων τοποθετημένων σε χαλύβδινους πείρους, οι οποίοι επιτρέπουν στη σύζευξη να απορροφά μικρές ποσότητες κακής ευθυγράμμισης του άξονα και να μειώνει τους κραδασμούς κατά τη λειτουργία.
Η WUXI TRUMY είναι ένας Κινέζος κατασκευαστής που ειδικεύεται σε μηχανικά εξαρτήματα μετάδοσης κίνησης και οι ελαστικές συζεύξεις πείρου ZL (τύπου LX) και HL (τύπου HLL) είναι από τα πιο ευρέως καθορισμένα μοντέλα για κινήσεις φυγοκεντρικών αντλιών στην εγχώρια αγορά. Ο σχεδιασμός είναι απλός στην εγκατάσταση και τη συντήρηση: το εύκαμπτο στοιχείο είναι συνήθως το μόνο φθαρτό μέρος, οπότε η τακτική συντήρηση συνήθως σημαίνει επιθεώρηση και αντικατάσταση των δακτυλίων αντί ολόκληρης της σύζευξης.
Για τις περισσότερες τυπικές εργασίες αντλίας, η ελαστική σύζευξη πείρου είναι μια πρακτική επιλογή, αν και δεν είναι κατάλληλη για κάθε εφαρμογή. Οι κινήσεις υψηλής ταχύτητας ή υψηλής θερμοκρασίας συνήθως απαιτούν εναλλακτικό σχεδιασμό, όπως σύζευξη γραναζιών ή ελατηρίου, και ο σωστός τύπος πρέπει να επιβεβαιώνεται έναντι της πραγματικής εργασίας της αντλίας.
Προδιαγραφές Μοντέλου ZL / HL (Τιμές Αναφοράς)
Ο παρακάτω πίνακας παραθέτει τυπικές ονομαστικές τιμές της σειράς ZL ως αρχική αναφορά. Οι τιμές ποικίλλουν ανάλογα με το μοντέλο και την αναθεώρηση του κατασκευαστή, και οι ακριβείς τιμές για μια δεδομένη αντλία πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
| Μοντέλο | Ονομαστική Ροπή (Nm) | Εύρος Οπής (mm) | Μέγιστη Ταχύτητα (RPM) | Τυπική Εργασία Αντλίας |
|---|---|---|---|---|
| ZL1 | 100 | 12 - 32 | 4.750 | Μικρή αντλία ενίσχυσης, κυκλοφορίας |
| ZL2 | 250 | 16 - 45 | 4.000 | Μικρή αντλία καθαρού νερού |
| ZL3 | 500 | 20 - 55 | 3.550 | Φυγοκεντρική αντλία με κατάληξη αναρρόφησης |
| ZL4 | 900 | 28 - 65 | 3.150 | Γενική αντλία νερού / HVAC |
| ZL5 | 1.400 | 32 - 80 | 2.800 | Αντλία νερού διεργασιών |
| ZL6 | 2.650 | 40 - 95 | 2.500 | Αντλία μεταφοράς λυμάτων |
| ZL7 | 4.000 | 45 - 110 | 2.200 | Μεσαία βιομηχανική αντλία |
| ZL8 | 6.300 | 55 - 125 | 1.900 | Μεγάλη αντλία νερού |
| ZL9 | 9.000 | 60 - 145 | 1.700 | Δημοτικός σταθμός άντλησης |
| ZL10 | 14.000 | 70 - 165 | 1.500 | Σετ αντλίας υψηλής ροής |
| ZL11 | 20.000 | 80 - 185 | 1.300 | Μεγάλη αντλία διεργασιών |
| ZL12 | 28.000 | 90 - 200 | 1.150 | Βαρέως τύπου κίνηση αντλίας |
| ZL13 | 40.000 | 110 - 220 | 1.000 | Μεγάλη αντλία τουρμπίνας / μεταφοράς |
Επιλογή & Μεγέθυνση Σύζευξης
- Προσδιορισμός Ισχύος & Ταχύτητας Αντλίας -- Υπολογισμός ονομαστικής ροπής: Tn = 9550 × P(kW) / n(RPM). Μια αντλία 37 kW που λειτουργεί στις 1480 RPM δίνει Tn ≈ 239 Nm.
- Εφαρμογή Συντελεστή Λειτουργίας K -- Φυγοκεντρικές αντλίες: 1.2-1.5 (καθαρό νερό), 1.5-2.0 (λάσπη). Αντλίες κοχλία / PCP: 2.0-2.5. Παλινδρομικές αντλίες: 3.0-4.0. Ροπή σχεδιασμού Tc = Tn × K.
- Αντιστοίχιση Μοντέλου με Ροπή -- Επιλέξτε ένα μοντέλο του οποίου η ονομαστική ροπή υπερβαίνει άνετα την Tc. Για ροπή σχεδιασμού 239 Nm, ένα ZL4 (900 Nm) συνήθως αφήνει επαρκές περιθώριο.
- Επαλήθευση Οπής & Κλειδιού -- Επιβεβαιώστε ότι το μοντέλο μπορεί να καλύψει τις διαμέτρους του άξονα του κινητήρα και της αντλίας. Συνήθως διατίθεται προσαρμοσμένη οπή για να ταιριάζει με τους υπάρχοντες άξονες.
- Έλεγχος Ορίου Ταχύτητας -- Η μέγιστη ταχύτητα RPM του επιλεγμένου μοντέλου πρέπει να υπερβαίνει την ταχύτητα λειτουργίας της αντλίας με λογικό περιθώριο.
- Λήψη Υπόψη του Περιβάλλοντος -- Για χώρους αντλιών άνω των ~80°C ή με επιθετικούς ατμούς, οι τυπικοί ελαστομερείς δακτύλιοι μπορεί να υποβαθμιστούν ταχύτερα. Συζητήστε ένα εναλλακτικό υλικό ή τύπο σύζευξης με την ομάδα μας.
Εγκατάσταση & Ευθυγράμμιση
Η σωστή εγκατάσταση έχει ισχυρή επίδραση στη διάρκεια ζωής της σύζευξης. Τα παρακάτω βήματα αποτελούν έναν γενικό οδηγό και πρέπει να διαβάζονται μαζί με τις οδηγίες του κατασκευαστή της αντλίας.
- Καθαρίστε τα άκρα του άξονα -- Αφαιρέστε σκουριά, λάδι και γρέζια από τους άξονες του κινητήρα και της αντλίας, ώστε οι κόμβοι να εφαρμόζουν πλήρως.
- Τοποθετήστε τους κόμβους -- Τοποθετήστε κάθε κόμβο στον σωστό άξονα με το κλειδί στη θέση του. αποφύγετε το χτύπημα απευθείας στην όψη του κόμβου.
- Χονδροειδής ευθυγράμμιση των αξόνων -- Φέρτε τις κεντρικές γραμμές των αξόνων του κινητήρα και της αντλίας κοντά χρησιμοποιώντας ευθύμετρο και ελέγχους με αισθητήρα πριν από την τελική σύσφιξη.
- Μετρήστε την απόκλιση & το γωνιακό σφάλμα -- Χρησιμοποιήστε δείκτη καντράλ ή εργαλείο ευθυγράμμισης λέιζερ. διατηρήστε την κακή ευθυγράμμιση εντός της ονομαστικής ανοχής της σύζευξης.
- Εισάγετε τους δακτυλίους & τους πείρους -- Συναρμολογήστε το εύκαμπτο στοιχείο έτσι ώστε οι πείροι να περνούν μέσα από τους δακτυλίους χωρίς πίεση. η άνιση συμπίεση συνήθως υποδηλώνει υπολειπόμενη κακή ευθυγράμμιση.
- Επανελέγξτε μετά την αρχική λειτουργία -- Μετά από μια σύντομη δοκιμαστική λειτουργία, επανελέγξτε τις θερμοκρασίες και τους κραδασμούς. μια ζεστή σύζευξη συχνά υποδηλώνει υπολειπόμενη κακή ευθυγράμμιση.
Γιατί να Επιλέξετε Συζεύξεις WUXI TRUMY από την HydroBlue
- Αποδεδειγμένος Σχεδιασμός -- Η ελαστική σύζευξη πείρου ZL / HL είναι ένας ώριμος, ευρέως χρησιμοποιούμενος σχεδιασμός για τυπικές κινήσεις αντλιών.
- Συμμόρφωση με Πρότυπα -- Κατασκευασμένο σύμφωνα με το GB/T 4323 (ελαστική σύζευξη πείρου) και σχετικά εθνικά πρότυπα.
- Προσαρμοσμένη Οπή -- Παρέχεται με οπή και κλειδί προσαρμοσμένα στους υπάρχοντες άξονες του κινητήρα και της αντλίας σας, μειώνοντας την εργασία επί τόπου.
- Ισορροπημένο Πριν από την Αποστολή -- Κάθε συγκρότημα είναι ισορροπημένο σύμφωνα με το ISO 1940 G6.3 ως στάνταρ. Διατίθεται G2.5 για εργασίες υψηλότερης ταχύτητας.
- Εύκολη Συντήρηση -- Το εύκαμπτο δακτύλιο είναι συνήθως το μόνο αναλώσιμο μέρος, οπότε η συντήρηση πεδίου τείνει να είναι απλή και χαμηλού κόστους.
Συχνές Ερωτήσεις
Ε: Μπορούν οι συζεύξεις WUXI TRUMY να αντικαταστήσουν μια υπάρχουσα σύζευξη στην αντλία μου;
Α: Σε πολλές περιπτώσεις ναι, εφόσον οι ονομαστικές τιμές ροπής, οπής και ταχύτητας ταιριάζουν. Στείλτε μας τη φωτογραφία της τρέχουσας σύζευξης, την ετικέτα μοντέλου ή τις διαστάσεις του άξονα και θα επιβεβαιώσουμε την πλησιέστερη εφαρμογή ZL / HL.
Ε: Πόσο διαρκούν συνήθως οι ελαστομερείς δακτύλιοι;
Α: Η διάρκεια ζωής ποικίλλει ανάλογα με την κακή ευθυγράμμιση, το φορτίο και τη θερμοκρασία. Υπό καλή ευθυγράμμιση και κανονική λειτουργία, συχνά λειτουργούν για μεγάλο χρονικό διάστημα. σε ζεστή ή λασπώδη χρήση μπορεί να χρειαστούν νωρίτερη αντικατάσταση. Η τακτική επιθεώρηση είναι ο καλύτερος οδηγός.
Ε: Προμηθεύετε τη σύζευξη με τους δακτυλίους ήδη τοποθετημένους;
Α: Οι συζεύξεις συνήθως παρέχονται ως κιτ (κόμβοι, πείροι, δακτύλιοι) και μπορούν να παραδοθούν προ-οπές στις διαστάσεις των αξόνων σας. Σετ εφεδρικών δακτυλίων είναι διαθέσιμα ξεχωριστά για γρήγορη συντήρηση πεδίου.
Ε: Τι γίνεται αν η αντλία μου λειτουργεί πάνω από το όριο ταχύτητας της ελαστικής σύζευξης πείρου;
Α: Μπορούμε να σας συμβουλεύσουμε για μια εναλλακτική λύση γραναζιού ή ελατηρίου από τη σειρά WUXI TRUMY. Μοιραστείτε τις στροφές και τη ροπή, ώστε να μπορούμε να προτείνουμε έναν κατάλληλο τύπο.
Λήψη Προσφοράς
Στείλτε το μοντέλο της αντλίας σας, την ισχύ του κινητήρα, την ταχύτητα και τις διαμέτρους των αξόνων, και η ομάδα μηχανικών μας θα επιβεβαιώσει το σωστό μοντέλο WUXI TRUMY ZL / HL και θα επιστρέψει μια προσφορά, συνήθως εντός 24 ωρών.
Επισυνάψτε το μοντέλο της αντλίας σας και τις απαιτήσεις σύζευξης στην ερώτησή σας -- η ομάδα μηχανικών μας θα επαληθεύσει τις προδιαγραφές και θα παράσχει μια ανταγωνιστική προσφορά εντός 24 ωρών.
